UFO LED lamp; verder met de mini versie

Door _ferry_ op zaterdag 7 april 2012 17:48 - Reacties (4)
Categorie: Verlichting, Views: 4.201

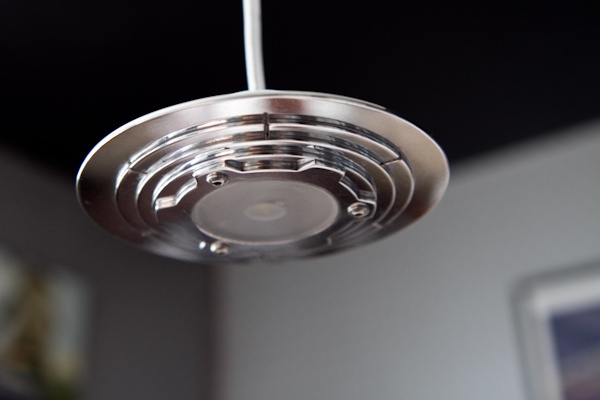

Vorige keer heb ik wat plaatjes laten zien van de UFO-vormige lamp die ik heb gemaakt. Toen kwam het al ter sprake dat het mooi zou zijn als er ook een bijpassende lamp zou zijn voor boven de eettafel. Met enige trots kan ik vertellen dat ik daar momenteel druk mee bezig ben ;) De 1e mini-UFO is klaar, de andere 2 ben ik nog mee bezig:

http://tweakers.net/ext/f/fBzd05BkEvOQyseBZnK9Ydon/full.jpg

http://tweakers.net/ext/f/qyi7dJLBBTrpc38It41HuPxj/full.jpg

Ook dit keer is het ontwerp weer gebaseerd op aluminium plaat, echter nu van 2mm dik IPV 3. Waarbij de grootste schijf 10cm in diameter is. De functie van lamp wordt vervuld door een 3watt warm witte led, dezelfde als die zich 8x in de grote ufo bevind. In totaal zal 3x3watt voldoende zijn voor boven de eettafel. De driver is dimbaar, voor een romantisch diner bij kaarsLED-licht ;)

Het leuke is ook dat ook deze weer lichtjes aan de zijkant heeft, DMV fiber optic. Blauwe leds gingen dit keer niet passen (had ik wel eerst in overweging, daarom zie je op de onderste foto wat loze ruimte die niet is benut). Overigens kost het wel extra geduld om de UFO in elkaar te zetten met die fibers, Het zijn telkens 2 fibers van 1mm dik die door een opening gaan die niet veel groter is op het uiteinde. En ze moeten zich door wat bochtjes wringen.
http://tweakers.net/ext/f/8ty9eLHvuLLE3ujP6rWPhaQE/full.jpg

Binnenzijde:
http://tweakers.net/ext/f/Gsh27m9PkE5vgsK5h4WN7e8G/full.jpg
http://tweakers.net/ext/f/xl0TidlLIjW14HpnY8eDlj7F/full.jpg


Ik heb(op verzoek) tijdens de bouw heel wat filmpjes gemaakt, om te laten zien hoe ik het aluminium bewerk, polijst, monteer, afteken etc. Maar ik moet nog kijken hoe ik dat in 1 filmpje kan monteren. 0,1% ervaring mee ;)
